Klapa dymowa to jedno z tych urządzeń, o których mało kto myśli na co dzień, a które w sytuacji pożaru potrafi realnie zdecydować o bezpieczeństwie ludzi. W tym tekście wyjaśniam, jak działa taki element systemu oddymiania, gdzie się go stosuje, czym różni się od innych urządzeń przeciwpożarowych oraz na co zwrócić uwagę przy doborze i serwisie.
Najważniejsze informacje o oddymianiu budynku
- Głównym zadaniem systemu oddymiania jest szybkie usunięcie dymu i gorących gazów, aby ułatwić ewakuację.
- W praktyce liczy się nie tylko samo skrzydło, ale cały zestaw: napęd, sterowanie, czujki i dopływ powietrza.
- Dobór powinien uwzględniać typ budynku, powierzchnię czynną otwarcia, obciążenie śniegiem i wiatrem oraz certyfikację.
- Regularny przegląd nie jest dodatkiem, tylko warunkiem tego, by urządzenie zadziałało wtedy, kiedy będzie potrzebne.
- To urządzenie nie jest tym samym co klapa odcinająca w kanałach wentylacyjnych.
Jak działa klapa dymowa i dlaczego ratuje czas podczas ewakuacji
W pożarze największym zagrożeniem bardzo często nie jest sam ogień, lecz dym: ogranicza widoczność, utrudnia oddychanie i gwałtownie podnosi temperaturę w strefie ewakuacji. Z mojego punktu widzenia właśnie dlatego system oddymiania trzeba traktować jako element ochrony życia, a nie jako techniczny dodatek do dachu czy klatki schodowej.

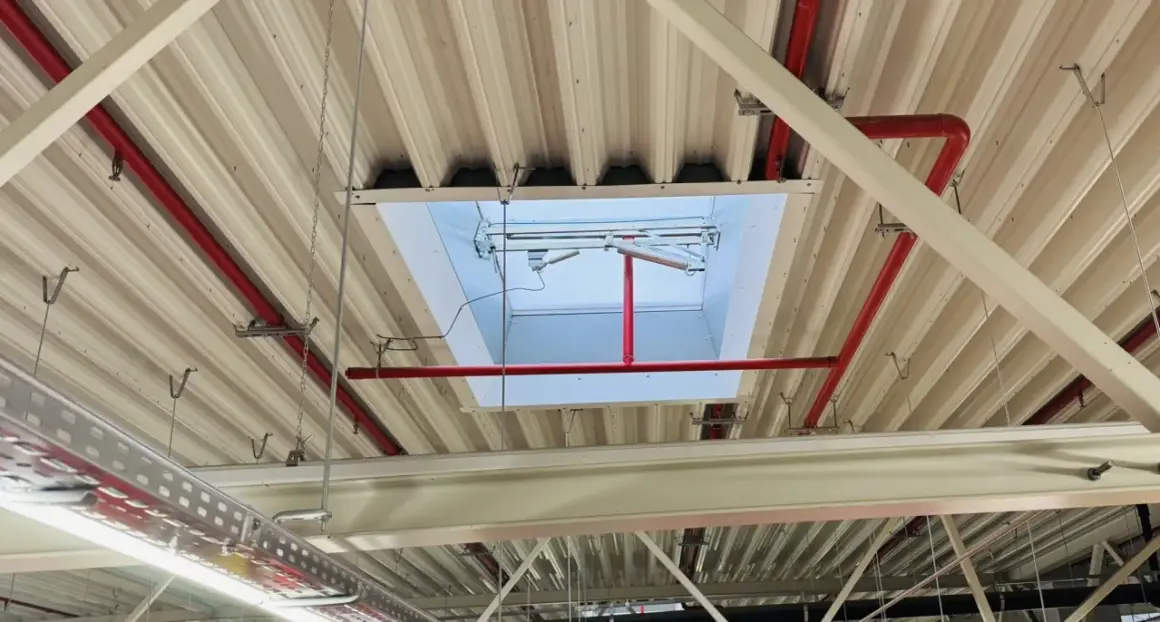

Urządzenie otwiera się automatycznie po sygnale z czujki dymu, centrali pożarowej albo innego elementu wyzwalającego. Dzięki temu dym i ciepło uchodzą górą, a w dolnej części budynku dłużej utrzymują się warunki, w których można bezpieczniej opuścić obiekt i prowadzić działania ratownicze.
Z czego składa się cały układ
W praktyce liczy się cały zestaw, a nie jeden element. Najczęściej w skład układu wchodzą:
- skrzydło oddymiające lub okno oddymiające,
- napęd otwierający, czyli siłownik lub inny mechanizm uruchamiający,
- centrala sterująca i elementy wyzwalające,
- czujki dymu lub przyciski uruchomienia ręcznego,
- otwory napowietrzające, które pozwalają dymowi skutecznie wypływać z budynku.
Ja zawsze patrzę na ten układ całościowo: jeśli brakuje dopływu powietrza, sama górna klapa nie zrobi dobrej roboty. Właśnie dlatego projekt oddymiania ma sens tylko wtedy, gdy wszystkie elementy współpracują ze sobą zgodnie z założeniem.
W dokumentacji spotkasz też pojęcie Acz, czyli aerodynamicznej powierzchni czynnej. To nie jest zwykły wymiar otworu, ale realna, efektywna powierzchnia, przez którą urządzenie odprowadza dym. I właśnie ten parametr bywa ważniejszy niż sama szerokość czy długość skrzydła.
Jeśli chcesz zrozumieć wybór urządzenia, kolejne pytanie brzmi już nie „jak się otwiera”, ale „gdzie i w jakim budynku ma pracować”.
Gdzie stosuje się oddymianie i kiedy jest szczególnie ważne
Takie rozwiązania montuje się tam, gdzie dym może szybko odciąć drogę ucieczki albo utrudnić akcję ratowniczą. Najczęściej chodzi o budynki wielkokubaturowe, ciągi komunikacyjne, atria, garaże, hale, obiekty handlowe i użyteczności publicznej.
W praktyce szczególnie ważne są miejsca, w których przebywa dużo ludzi albo gdzie ewakuacja jest trudniejsza niż zwykle. Dotyczy to między innymi budynków, w których znajdują się osoby starsze, pacjenci lub osoby o ograniczonej sprawności ruchowej. Tam każdy dodatkowy metr widocznej, wolnej od dymu drogi ewakuacyjnej ma znaczenie.
- klatki schodowe pełniące funkcję drogi ewakuacyjnej,
- hale magazynowe i produkcyjne,
- garaże wielostanowiskowe,
- centra handlowe i obiekty publiczne,
- duże pomieszczenia z wysoką kubaturą,
- budynki, w których ewakuacja musi przebiegać możliwie spokojnie i bez paniki.
W przepisach i wytycznych projektowych zakres zabezpieczeń zależy od funkcji budynku, jego wysokości oraz organizacji dróg ewakuacyjnych. To dlatego nie ma jednego uniwersalnego wariantu dla każdego obiektu. Dalej najważniejsze staje się pytanie o rodzaj urządzenia i jego realną wydajność.
Jakie są typy i co wybrać do konkretnego obiektu
W języku potocznym wszystko często wrzuca się do jednego worka, ale w praktyce różnice są istotne. Inaczej dobiera się urządzenie na dach hali, inaczej na fasadę, a jeszcze inaczej do układu, w którym liczy się także doświetlenie lub przewietrzanie.
| Typ rozwiązania | Najlepsze zastosowanie | Największa zaleta | Na co uważać |
|---|---|---|---|
| Dachowe, grawitacyjne | Hale, atria, duże obiekty o wysokiej kubaturze | Skutecznie odprowadza dym ku górze, gdzie dym naturalnie się gromadzi | Wymaga dobrze zaprojektowanego dopływu powietrza uzupełniającego |
| Fasadowe lub okienne | Klatki schodowe, ciągi komunikacyjne, niektóre obiekty publiczne | Nie obciąża konstrukcji dachowej i bywa łatwiejsze do włączenia w elewację | Trzeba sprawdzić, czy układ elewacji i sposób otwarcia nie ograniczą działania |
| Jednoskrzydłowe | Mniejsze otwory i prostsze układy | Prostsza konstrukcja i zwykle łatwiejsza obsługa serwisowa | Nie zawsze dają taką elastyczność jak większe warianty |
| Dwuskrzydłowe | Większe powierzchnie oddymiania | Pozwalają uzyskać większą efektywną powierzchnię otwarcia | Wymagają staranniejszego montażu i dokładniejszej synchronizacji pracy skrzydeł |
Do tego dochodzą urządzenia łączące funkcję oddymiania z doświetleniem lub przewietrzaniem. To praktyczne rozwiązanie, ale nie może rozmywać głównego zadania. Jeśli produkt ma służyć bezpieczeństwu pożarowemu, jego podstawowa funkcja musi pozostać bezdyskusyjna.
W normach i dokumentacji technicznej spotyka się oznaczenia takie jak B300 30 dla rozwiązań otwieranych automatycznie oraz B600 30 dla otwieranych ręcznie. To zapis odnoszący się do zachowania urządzenia w badaniach normowych, a nie marketingowa etykieta. W praktyce pokazuje, że nie kupuje się samego „okna na dach”, tylko certyfikowany element systemu.
Skoro rodzaje są już jasne, trzeba jeszcze przejść do najważniejszego etapu: doboru, bo właśnie tam najczęściej popełnia się kosztowne błędy.
Jak dobrać urządzenie do budynku bez kosztownych pomyłek
Przy doborze nie zaczynam od ceny, tylko od funkcji budynku i wymaganej skuteczności oddymiania. W praktyce najważniejsze są cztery rzeczy: typ obiektu, geometria przestrzeni, oczekiwana wydajność oraz zgodność całego zestawu z projektem i normą PN-EN 12101-2.
Ja zawsze sprawdzam przede wszystkim poniższe elementy:
- realną powierzchnię czynną otwarcia, a nie tylko gabaryt zewnętrzny,
- zgodność skrzydła, podstawy i napędu jako jednego certyfikowanego zestawu,
- odporność na wiatr i obciążenie śniegiem,
- integrację z centralą, czujkami, przyciskiem uruchamiania i zasilaniem awaryjnym,
- dostęp serwisowy, bo nawet najlepsze urządzenie jest bezużyteczne, jeśli nie da się go kontrolować.
Bardzo częsty błąd polega na porównywaniu wyłącznie wymiarów skrzydła. To mylące, bo dwa modele o podobnym rozmiarze mogą mieć zupełnie inną skuteczność oddymiania. Liczy się konstrukcja całego układu, sposób uruchamiania i to, czy producent przewidział pracę w konkretnych warunkach obiektu.
W dokumentacji szukaj też informacji o tym, czy urządzenie rzeczywiście jest przeznaczone do pracy w układzie oddymiania, a nie tylko do codziennej wentylacji. To pozorny detal, ale właśnie na nim często wykładają się inwestorzy, którzy chcą połączyć kilka funkcji jednym elementem bez sprawdzenia ograniczeń.
Kiedy rozumiesz dobór, łatwiej odróżnić takie urządzenie od innych elementów ochrony przeciwpożarowej, zwłaszcza od klapy odcinającej.
Czym różni się od klapy odcinającej
To rozróżnienie jest ważniejsze, niż wielu osobom się wydaje. Oddymiające urządzenie ma usunąć dym i ciepło, a klapa odcinająca ma zatrzymać rozprzestrzenianie się dymu lub ognia w kanale wentylacyjnym. To dwa różne zadania, dwa różne momenty zadziałania i zwykle dwa różne miejsca montażu.
| Cecha | Urządzenie oddymiające | Klapa odcinająca |
|---|---|---|
| Główne zadanie | Otwiera drogę dla dymu i gorących gazów | Odgradza strefy i ogranicza przepływ pożaru w instalacji |
| Moment działania | Zwykle otwiera się w razie pożaru | Zwykle zamyka się, gdy wykryje zagrożenie |
| Miejsce pracy | Dach, elewacja, klatka schodowa, atrium | Kanał wentylacyjny lub przejście instalacyjne |
| Cel praktyczny | Lepsza widoczność i bezpieczniejsza ewakuacja | Ograniczenie rozprzestrzeniania się pożaru między strefami |
Warto to dobrze rozumieć, bo pomylenie tych dwóch urządzeń prowadzi do złego doboru, a czasem także do problemów przy odbiorze obiektu. W ochronie przeciwpożarowej nie ma miejsca na skróty, szczególnie tam, gdzie w grę wchodzi zdrowie i życie użytkowników budynku.
Gdy urządzenie jest już dobrane, zaczyna się etap, który przesądza o jego skuteczności w realnym zdarzeniu: montaż i serwis.
Montaż i serwis, które decydują o skuteczności
Nawet dobrze zaprojektowane oddymianie można osłabić przez niedbały montaż albo brak przeglądów. Z mojej perspektywy największym problemem nie są same urządzenia, tylko to, że ktoś po odbiorze uznaje temat za zamknięty.
Przeglądy i konserwację wykonuje się zgodnie z instrukcją producenta, nie rzadziej niż raz w roku. W obiektach o większym ryzyku albo intensywnym użytkowaniu sensowne bywają częstsze kontrole, zwłaszcza jeśli urządzenia pracują w trudnych warunkach pogodowych lub są narażone na zabrudzenie.
Przeczytaj również: Ile kosztuje kardiowerter defibrylator? Zrozum koszty i opcje wsparcia
Najczęstsze błędy eksploatacyjne
- blokowanie skrzydła przez śnieg, liście lub zalegający brud,
- brak testów po montażu i po każdym poważniejszym zadziałaniu systemu,
- niedopasowanie sterowania do centrali pożarowej,
- pomijanie zasilania awaryjnego lub jego okresowej kontroli,
- montaż elementów bez pełnej zgodności z dokumentacją techniczną,
- brak wpisów serwisowych, które potwierdzają sprawność układu.
Po każdym uruchomieniu alarmowym trzeba sprawdzić stan całego zestawu. Jeśli urządzenie zadziałało w realnym zagrożeniu albo w czasie testu, nie zakłada się z góry, że wszystko jest w porządku. To właśnie po takim zdarzeniu wychodzą na jaw zużyte napędy, rozregulowane czujki albo uszkodzenia uszczelek i mocowań.
Serwis ma więc znaczenie podwójne: chroni ludzi w chwili pożaru i ogranicza ryzyko, że podczas odbioru lub kontroli system okaże się niesprawny. A skoro tak, warto zamknąć temat praktyczną listą rzeczy, które dobrze sprawdzić jeszcze przed oddaniem obiektu do użytkowania.
Co sprawdzić przed odbiorem, żeby system faktycznie zadziałał
Przy odbiorze nie skupiam się wyłącznie na tym, czy skrzydło się otwiera. Sprawdzam całą logikę działania: czy system wie, kiedy ma zadziałać, czy ma czym się otworzyć i czy ma którędy odprowadzić dym. Tylko wtedy można mówić o realnym zabezpieczeniu, a nie o dekoracyjnym elemencie na dachu.
- Czy urządzenie ma kompletną dokumentację i oznaczenia zgodne z przeznaczeniem.
- Czy system uruchamia się automatycznie oraz ma przewidziane uruchomienie ręczne.
- Czy dopływ powietrza uzupełniającego został uwzględniony w projekcie.
- Czy przegląd serwisowy będzie wykonywany według harmonogramu, a nie „gdy będzie czas”.
- Czy personel obiektu wie, czego nie wolno robić przy urządzeniu po alarmie.
- Czy zapisano, kto odpowiada za czyszczenie, testy i dokumentację eksploatacyjną.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: nie oceniaj oddymiania po wyglądzie skrzydła, tylko po jakości całego układu. Dobrze dobrane, poprawnie zamontowane i regularnie serwisowane urządzenie daje ludziom to, co w pożarze najcenniejsze: czas, widoczność i szansę na bezpieczną ewakuację.
