Szekle są jednym z tych elementów osprzętu, które wyglądają niepozornie, a w praktyce decydują o bezpieczeństwie całego podnoszenia. Pokażę tu, czym są, jakie mają odmiany, jak dobrać właściwy model do pracy i na co patrzeć podczas kontroli, żeby uniknąć kosztownych i niebezpiecznych błędów.
Najważniejsze rzeczy do zapamiętania przy wyborze i użyciu
- Najpierw sprawdzaj WLL, standard wykonania i sposób pracy, a dopiero potem cenę.
- Kształt D lepiej sprawdza się przy prostych połączeniach, a wersja kabłąkowa daje więcej miejsca przy kilku elementach zawiesia.
- Do pracy z wibracjami i montażu stałego zwykle lepszy jest pin zabezpieczony niż zwykły wkręcany.
- Element z widocznym zużyciem, odkształceniem albo uszkodzonym gwintem powinien wypaść z eksploatacji.
- Obciążenie powinno działać możliwie centralnie, bo praca bokiem obniża realną nośność.
Czym są i do czego służą
W praktyce to prosty łącznik metalowy w kształcie litery U albo D, który spina zawiesie, łańcuch, linę, ucho ładunku lub hak. Najczęściej robię z niego punkt pośredni w układzie riggingowym, czyli tam, gdzie trzeba bezpiecznie i przewidywalnie połączyć kilka elementów osprzętu.
Najważniejsze jest to, że ten element nie ma „udawać” uniwersalnego rozwiązania. Jego zadanie jest bardzo konkretne: przenieść obciążenie, utrzymać geometrię połączenia i nie wprowadzać luzu tam, gdzie każdy milimetr ma znaczenie. W liftingu liczy się nie tylko sama nośność, ale też sposób, w jaki ładunek układa się na pinie, w kabłąku i na całym układzie zawiesia.
Dlatego już na tym etapie patrzę szerzej niż tylko na nazwę produktu. Interesuje mnie, czy łącznik będzie pracował chwilowo, czy stale, czy ma współpracować z jedną zawiesią, czy z kilkoma naraz i czy w grę wchodzą drgania, wilgoć albo kontakt z agresywnym środowiskiem. Od tego zależy dalszy wybór, a nie od samej średnicy w katalogu.
To prowadzi wprost do kolejnego kroku: trzeba rozróżnić podstawowe odmiany i zrozumieć, która z nich naprawdę pasuje do zadania.
Rodzaje, które najczęściej spotkasz

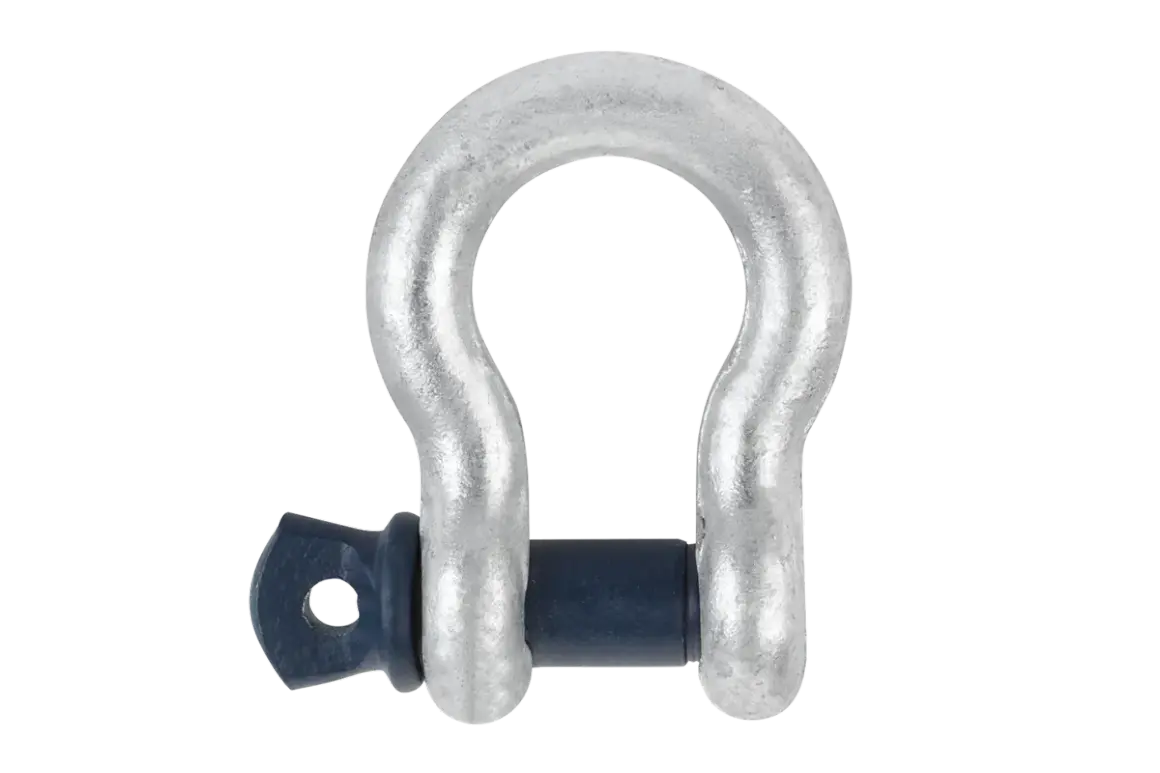

Najpierw patrzę na kształt korpusu, bo to on najszybciej pokazuje, do czego dany łącznik został stworzony. W branży najczęściej spotkasz dwie rodziny: wersję D, nazywaną też łańcuchową, oraz wersję kabłąkową, czyli anchor. Różnica nie jest kosmetyczna. Ona naprawdę wpływa na to, jak układa się obciążenie i ile miejsca zostaje dla zawiesi.
Kształt korpusu
| Typ | Kiedy wybieram | Mocna strona | Ograniczenie |
|---|---|---|---|
| D / łańcuchowa | Gdy połączenie jest proste i obciążenie idzie prawie osiowo | Dobrze prowadzi siłę w jednej linii | Ma mniej miejsca na kilka elementów naraz |
| Kabłąkowa / anchor | Gdy łączę kilka zawiesi albo potrzebuję większego promienia pracy | Lepiej znosi bardziej złożony układ osprzętu | Trzeba pilnować, żeby ładunek nie pracował chaotycznie bokiem |
Jeśli łączę dwa pasy albo dwa cięgna pod jednym hakiem, wersja kabłąkowa zwykle daje po prostu więcej sensu. Nie upycham elementów w ciasnym korpusie, bo potem osprzęt zaczyna się klinować, obracać albo pracować pod niekorzystnym kątem. Przy prostym połączeniu wystarczy natomiast kompaktowy wariant D.
Przeczytaj również: Jaka gaśnica do prasy? Sprawdź, jak zapewnić bezpieczeństwo!
Rodzaj sworznia
| Rodzaj sworznia | Najlepsze zastosowanie | Plus | Na co uważać |
|---|---|---|---|
| Wkręcany | Prace czasowe i częsty montaż oraz demontaż | Szybki i wygodny w obsłudze | Nie lubi luzowania się pod wpływem drgań |
| Zabezpieczony | Montaż dłuższy, wibracje, miejsca mniej dostępne | Lepsza stabilność połączenia | Wymaga poprawnego montażu i kontroli zabezpieczenia |
Jeżeli mam do czynienia z wibracjami, pracą ciągłą albo połączeniem, do którego później trudno się dostać, wybieram sworzeń zabezpieczony. Zwykły wkręcany jest wygodny, ale pod naciskiem i drganiami potrafi się nieprzyjemnie zakleszczyć albo poluzować, jeśli ktoś potraktuje go jak element bezobsługowy.
W praktyce te dwie cechy, czyli kształt korpusu i rodzaj sworznia, decydują o większości dobrych i złych decyzji zakupowych. Następny krok to dopasowanie łącznika do konkretnego obciążenia i układu zawiesia.
Jak dobrać szeklę do obciążenia i układu zawiesia
Dobór zaczynam od masy ładunku, ale na niej nie kończę. Sama liczba w kilogramach nie mówi jeszcze wszystkiego, bo liczy się także geometria, dynamika ruchu i to, czy ładunek jest podnoszony płynnie, czy szarpany. Właśnie dlatego nie ufam ślepo katalogowi, jeśli układ ma pracować w trudniejszych warunkach.
- Sprawdzam rzeczywistą masę ładunku i to, czy podczas podnoszenia pojawiają się uderzenia albo szarpnięcia.
- Oglądam liczbę punktów zaczepu. Jedno zawiesie, dwa zawiesia czy kilka cięgien naraz to zupełnie inne obciążenie dla łącznika.
- Patrzę na WLL i oznaczenia producenta. Bez czytelnego oznaczenia nie traktuję elementu jako gotowego do pracy.
- Dopasowuję kształt korpusu do geometrii układu. Im bardziej złożone połączenie, tym większe znaczenie ma przestrzeń wewnątrz kabłąka.
- Sprawdzam kompatybilność z hakiem, uchem, kauszą i średnicą zawiesia, bo zbyt ciasne zestawienie od razu pogarsza pracę całego układu.
- Uwzględniam środowisko pracy: wilgoć, chemikalia, brud, sól, temperaturę i wibracje.
W normach i kartach technicznych dla kutych łączników do podnoszenia najczęściej pojawiają się zakresy od 0,5 t do 25 t dla standardowych zastosowań. To dobra orientacja, ale nie zachęta, żeby kierować się wyłącznie zakresem nośności. W praktyce ten sam element może sprawować się świetnie przy jednym układzie, a źle przy innym, jeśli pracuje pod niekorzystnym kątem albo zbyt ciasno obejmuje zawiesia.
Gdy wybieram osprzęt do cięższego zadania, zawsze zadaję sobie jeszcze jedno pytanie: czy ładunek będzie obciążał łącznik osiowo, czy pojawi się odchylenie. Jeśli siła działa bokiem, realna nośność spada i trzeba oprzeć się na tabelach producenta, a nie na prostym założeniu „katalogowo wytrzyma”.
Dobór jest więc tylko połową pracy. Druga połowa to poprawne użytkowanie, bo nawet dobrze dobrany element może zawieść, jeśli obsługuje się go niedbale.
Jak pracować bezpiecznie przy podnoszeniu
W codziennej pracy najbardziej pilnuję kilku prostych zasad. One brzmią banalnie, ale właśnie w detalach najczęściej pojawia się błąd. Najpierw układam obciążenie centralnie w kabłąku, a dopiero potem sprawdzam, czy wszystko pracuje swobodnie i nic się nie klinuje.
- Nie przeciążam bocznie połączenia, jeśli nie dopuszcza tego producent. Praca bokiem zawsze wymaga ostrożności.
- Sworzeń wkręcany dokręcam ręcznie, a potem cofam o około ćwierć obrotu, żeby nie zakleszczył się pod obciążeniem.
- Nie zastępuję oryginalnego sworznia, nakrętki ani zabezpieczenia przypadkowym elementem z warsztatu.
- Jeśli łącznik ma zostać na miejscu na dłużej i pracuje w drganiach, wybieram wersję z lepszym zabezpieczeniem albo dodatkowym zabezpieczeniem połączenia.
- Nie upycham kilku cięgien w jednym punkcie tak ciasno, że zaczynają się przecierać lub skręcać.
- Nie przerabiam korpusu spawaniem, doginaniem ani „poprawianiem” gwintu, bo to zmienia zachowanie materiału i osłabia całość.
W praktyce największy problem nie polega na tym, że ktoś nie zna nazwy części, tylko na tym, że traktuje ją jak zwykły metalowy dodatek. Tymczasem to jest element nośny, który pracuje razem z zawiesiem i hakiem, a nie obok nich. Jeśli osprzęt ma choćby minimalny luz, pracuje w niewłaściwym kierunku albo jest źle zablokowany, ryzyko rośnie bardzo szybko.
To prowadzi do kolejnego ważnego punktu: zanim cokolwiek podniesiesz, trzeba ocenić stan techniczny samego łącznika, a nie tylko jego nośność na papierze.
Jak ocenić zużycie i kiedy wycofać osprzęt
Przed użyciem robię szybki przegląd wzrokowy i dotykowy. Szukam nie tylko pęknięć, ale też śladów, które zdradzają wcześniejsze przeciążenie albo niewłaściwe użytkowanie. W tej kategorii sprzętu naprawdę lepiej wycofać element zbyt wcześnie niż zbyt późno.
- Sprawdzam, czy oznaczenia są czytelne: WLL, producent, rozmiar, klasa i ewentualny numer partii.
- Patrzę na zużycie w kabłąku i na sworzniu. Jeśli przekracza 10% pierwotnej średnicy, element powinien wypaść z pracy.
- Odrzucam każdy egzemplarz z widocznym odkształceniem, skręceniem, zagięciem albo spłaszczeniem korpusu.
- Nie używam łącznika z uszkodzonym gwintem, zatarciem albo sworzniem, który nie daje się poprawnie wkręcić.
- Sprawdzam korozję, pęknięcia, nacięcia i ślady po uderzeniach, bo one często są pierwszym sygnałem większego problemu.
- Nie mieszam przypadkowych części z różnych kompletów, jeśli nie mam pewności, że producent to dopuszcza.
W branży podnoszenia bardzo ważna jest też regularność kontroli. Oględziny przed każdym użyciem nie zastępują przeglądów okresowych, ale pozwalają wyłapać uszkodzenia, które mogły pojawić się między jednym a drugim użyciem. To szczególnie istotne tam, gdzie sprzęt pracuje intensywnie, jest narażony na wilgoć albo często przechodzi przez ręce różnych osób.
Jeśli mam wątpliwość co do stanu elementu, nie próbuję go „jeszcze trochę” używać. W osprzęcie do podnoszenia takie oszczędności prawie nigdy się nie opłacają. Z tego miejsca zostaje już tylko kilka praktycznych detali zakupowych, które odróżniają dobry wybór od przypadkowego.
Detale, które robią różnicę przy zakupie i kontroli
Przy zakupie patrzę nie tylko na udźwig, ale też na jakość oznaczeń i pochodzenie produktu. Dobrze, jeśli na elemencie da się odczytać podstawowe informacje bez zgadywania. To ułatwia kontrolę, zapis w dokumentacji i późniejsze porównanie z resztą osprzętu w zakładzie.
W środowisku agresywnym, wilgotnym albo zasolonym warto rozważyć odpowiednie zabezpieczenie antykorozyjne, ale nie zakładać automatycznie, że stal nierdzewna rozwiązuje wszystkie problemy. Nierdzewność poprawia odporność na korozję, natomiast nie zastępuje właściwego doboru nośności, geometrii i sworznia. Tu często widać zbyt uproszczone podejście: ktoś kupuje „lepszy materiał”, a pomija fakt, że połączenie nadal jest źle dobrane do układu pracy.
Jeżeli osprzęt ma pracować regularnie, wolę jeden porządny model z jasną dokumentacją niż kilka przypadkowych zamienników. W praktyce najbardziej pomagają trzy rzeczy: czytelne oznaczenia, brak uszkodzeń i zgodność z rzeczywistym zadaniem. Reszta to już tylko tło.
Najlepszy wybór to nie ten najtańszy, ale ten, który realnie pasuje do ładunku, sposobu pracy i warunków otoczenia. Gdy te trzy elementy się zgadzają, łącznik staje się po prostu bezpiecznym, przewidywalnym narzędziem, a nie słabym punktem całego podnoszenia.
